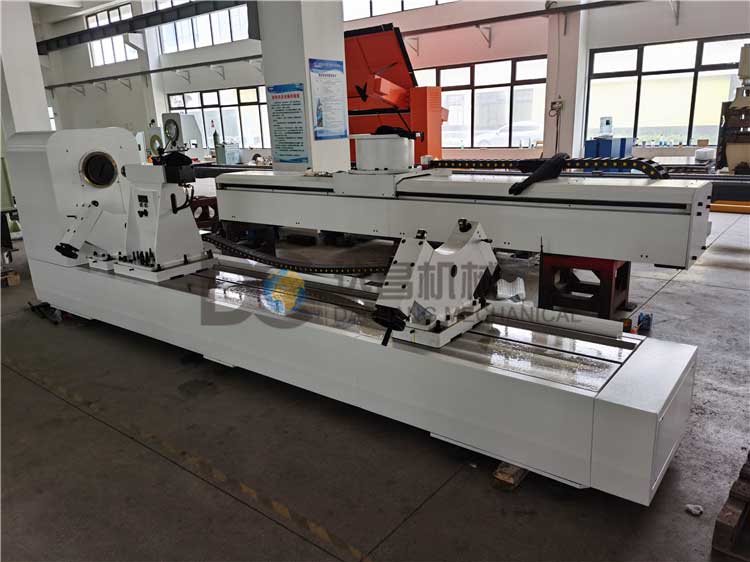

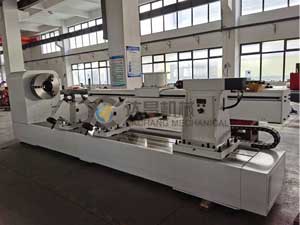

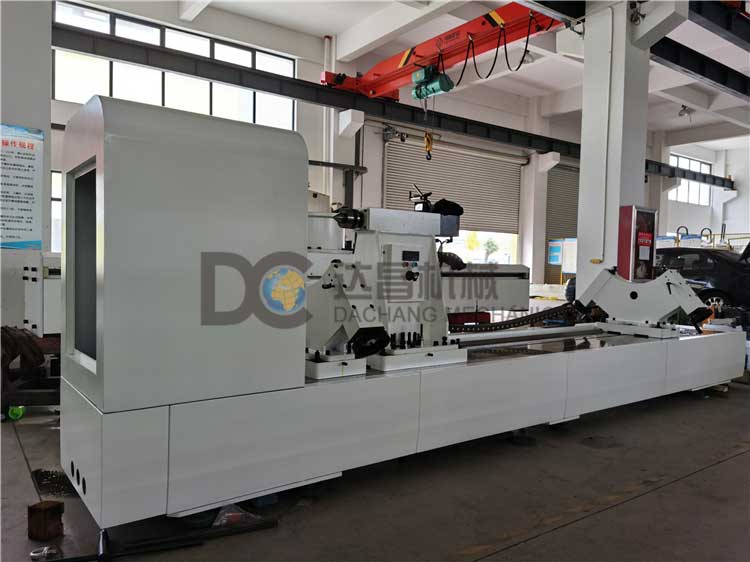

激光熔覆變位機用于長4000mm，重300Kg，直徑1000工件旋轉激光熔覆加工。激光熔覆變位機由基礎焊接底座、帶卡盤旋轉主軸箱、可以移動并定位的液壓尾頂、用于工件旋轉支撐的可調托輥，以及相關粉塵防護等組成。主軸轉速100r /min(1T以下100rpm,1T以上30rpm)，主軸夾持三爪自定心卡盤500，液壓尾頂可以在基座上滑動定位并鎖緊(手動)尾頂?shù)纳炜s采用液壓驅動行程80用于工件的夾持上下料，液壓尾頂帶壓力檢測和顯示，并配帶MT5的活頂尖，保證在熔覆過程中頂出力恒定，托輥用于長工件的輔助支撐(數量2套)，可適用工件直徑200到500.并可以在底座上滑動并鎖緊固定，主軸中心高距離地面900-1000。變位機包含液壓尾頂用的液壓站及相應的管線和調節控制閥1套。液壓站離拖鏈管線進口約1.5米。

控制：主軸電機采購用KUKA外部軸電機，我司計算并選型，用戶負責采購。

激光熔覆變位機精度:

卡盤定位精度:士5arcmin；

徑向跳動: <0.05mm，軸向跳動: <0.05mm；

尾座頂尖定位精度:≤0.15mm/全長；

主軸卡盤與尾座頂尖同軸度在全長范圍內≤0.15。
