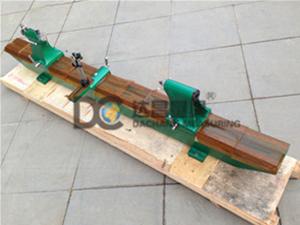

普通偏擺檢查儀用途：該儀器主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，產品設計新穎，美觀大方，精度高操作極為方便。
普通偏擺檢查儀主要技術參數：
1、莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件直徑270-560mm
4、測量長度300mm、500mm、1000mm、1500mm、2000mm .
型號 | 中心高 | 測量直徑 | 精度 |
平行方向(μm) | 垂真方向(μm) |
2010 | 100 | ≤170 | ≤8 | ≤5 |
3017 | 170 | ≤270 | ≤8 | ≤5 |
5017 | 170 | ≤270 | ≤8 | ≤5 |
5025 | 250 | ≤460 | ≤8 | ≤5 |
5030 | 300 | ≤560 | ≤8 | ≤5 |
10017 | 170 | ≤270 | ≤10 | ≤8 |
10025 | 250 | ≤460 | ≤10 | ≤8 |
10030 | 300 | ≤560 | ≤10 | ≤8 |
20025 | 250 | ≤460 | ≤30 | ≤20 |
20030 | 300 | ≤560 | ≤30 | ≤20 |
